VALVE ASSEMBLY

Projektkontext und Ziel:

In diesem CAD-Projekt wurde eine komplette Ventiltrieb-Baugruppe modelliert. Ziel war die Konstruktion eines Ventilsystems mit Komponenten wie Ventilkörper, Verschraubungen, Dichtungen und einen Befestigungsmechanismus. Der Schwerpunkt lag darin, die Beziehung zwischen Federkraft und Ventilöffnung zu verstehen und bautechnisch darzustellen.

Technische Details:

• Komponenten: Enthält detaillierte Teile wie den Ventilkörper, Verschraubungen, Dichtungen und einen Befestigungsmechanismus.
• Materialien: Realistische Darstellung von Materialien, darunter Metall für die Hauptkomponenten und farbliche Hervorhebung für eine bessere visuelle Unterscheidung.
• Explosionsdarstellung: Die Baugruppe ist so angeordnet, dass die Position und Verbindung jedes Teils klar erkennbar ist, was die Montage und Wartung unterstützt.
• Konstruktion: Erstellt mit Siemens NX, perfekt geeignet für technische Dokumentationen und Fertigungsanleitungen.

Fokus: Diese Darstellung betont die modulare Bauweise des Ventils und bietet Einblicke in die technischen Details und die Präzision des Designs.

Einsatzmöglichkeiten:
• Einsatz in technischen Schulungsunterlagen
• Verwendung in Wartungs- und Montagehandbüchern

Technische Zeichnungen

3D-Modell

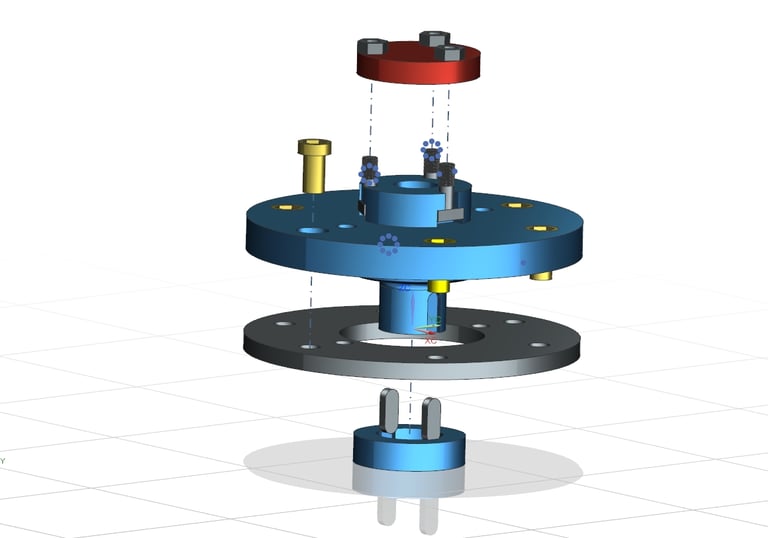

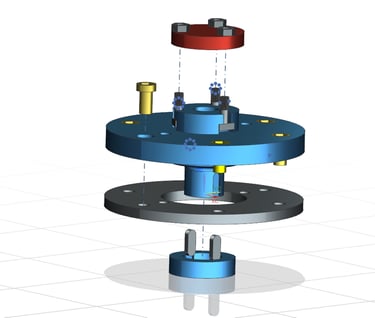

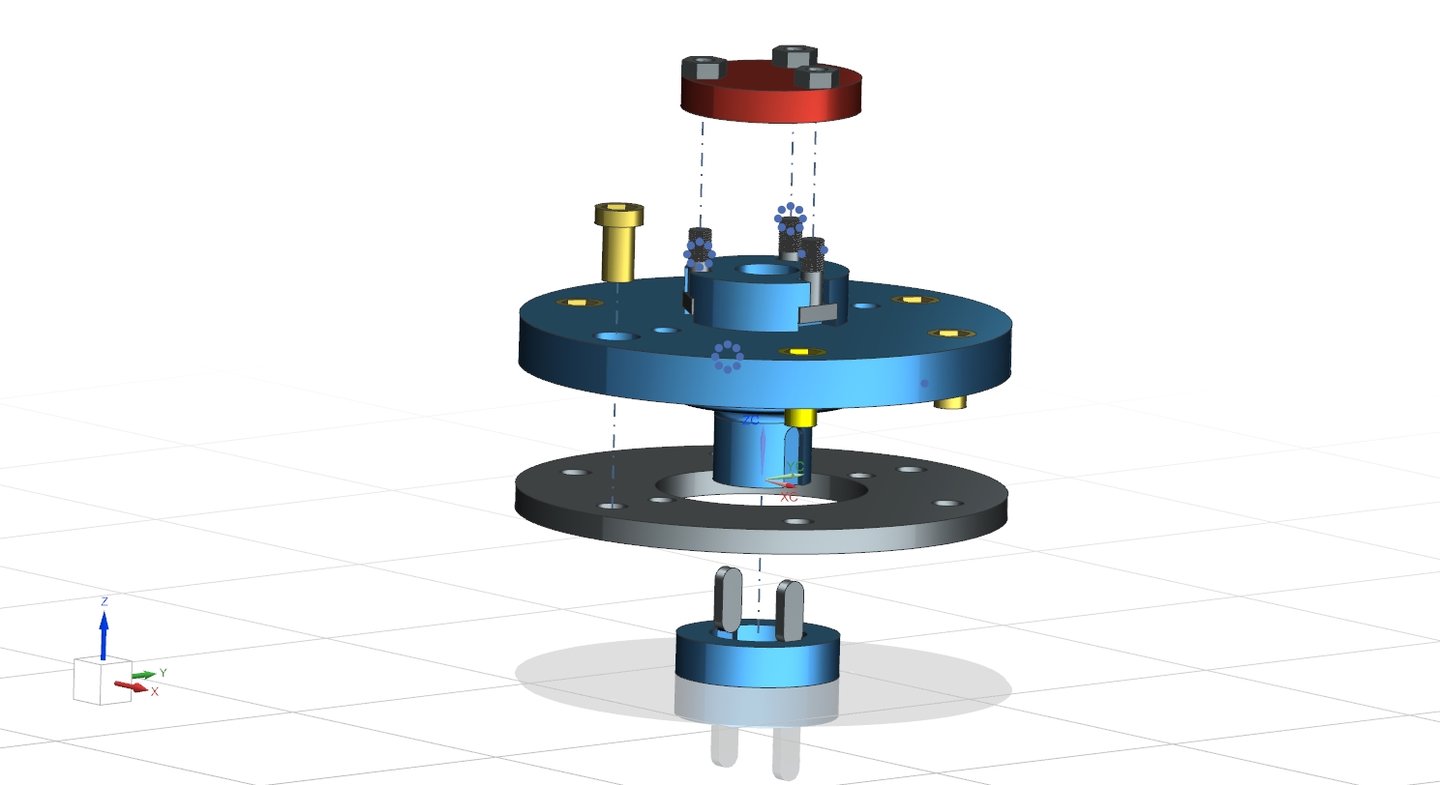

Explosionsdarstellung der Baugruppe

Explosionszeichnung

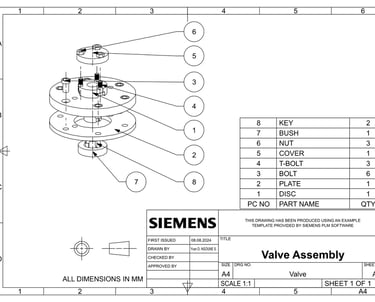

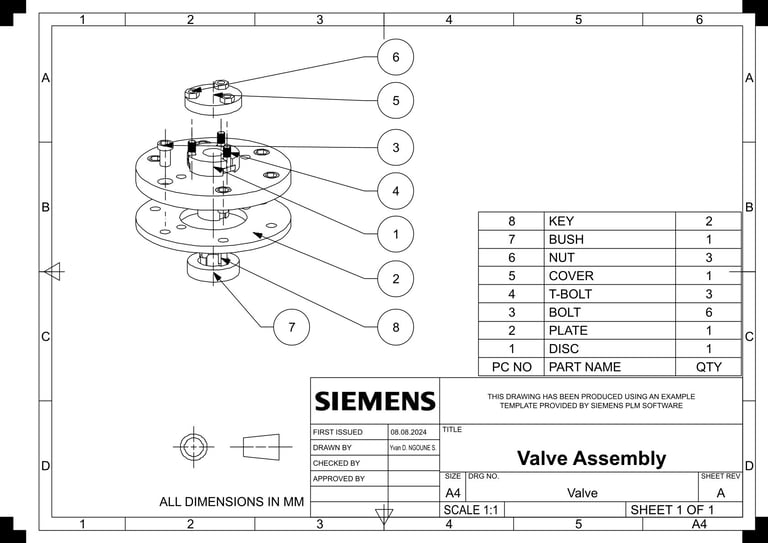

Stückliste der Gesamtbaugruppe

Scheibe

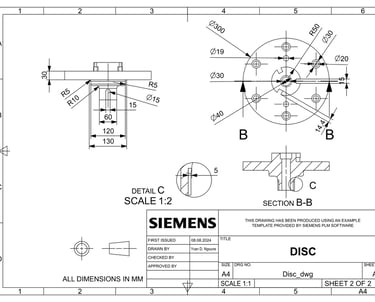

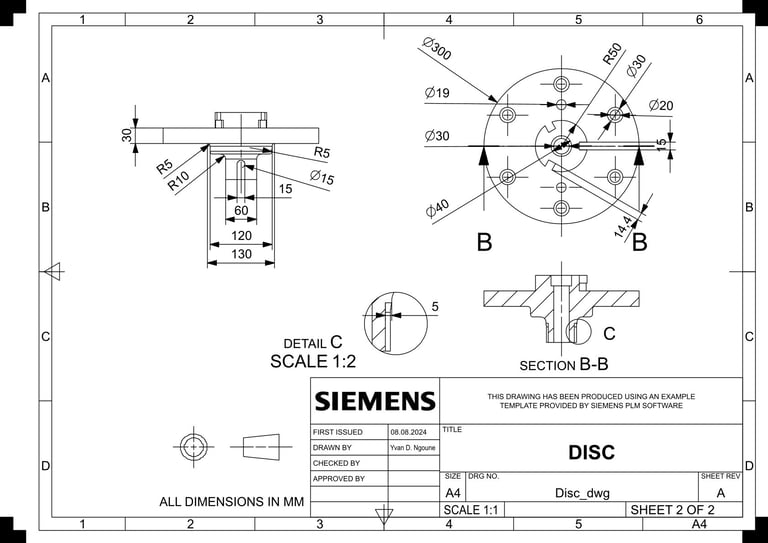

Technische Zeichnung, und Bemaßung der Scheibe

Scheibe

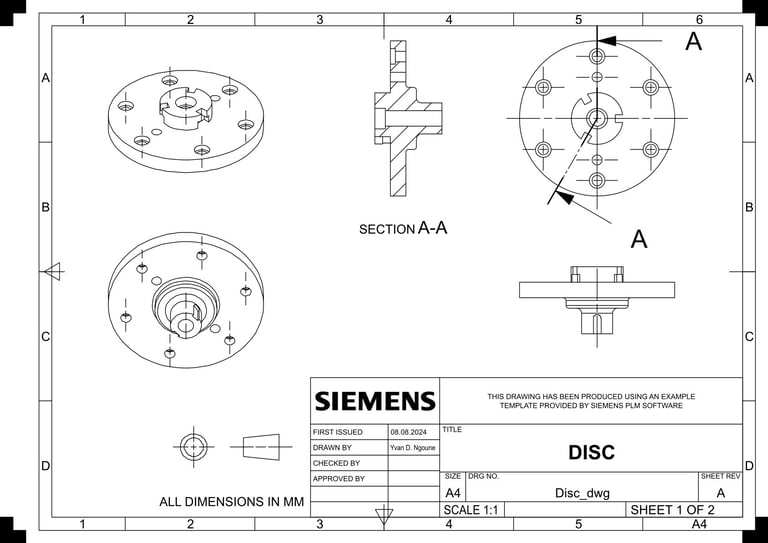

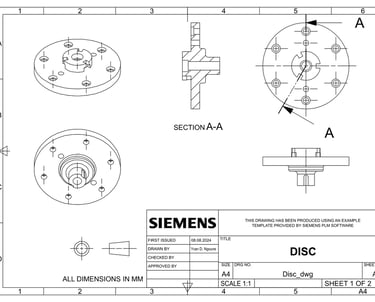

Technische Zeichnung der Scheibe
